Можно ли использовать отходы одежды для изготовления изделий из ДПК?

Можно ли использовать отходы одежды для изготовления изделий из ДПК?

Благодаря повторным экспериментам и оптимизированной конструкции и рецептуре оборудования линия по переработке древесины и пластика компании Yongte может использовать отходы одежды для производства изделий из древесно-пластикового композита (ДПК). Yongte разработал зрелый технологический подход дляпроизводство ДПК из ткани на основе волокна. мы поставляем полную производственную линию дляпереработка отходов одежды на завод по производству ДПК.

I. Основные принципы

Основными компонентами отходов одежды являются текстильные волокна, такие как полиэстер, хлопок, вискоза и нейлон, которые по существу представляют собой волокна полимерного/растительного происхождения. Традиционная древесно-пластиковая композиция состоит из пластиковой матрицы в сочетании с растительными волокнами (древесный порошок/бамбуковый порошок). Заменяя часть древесного порошка волокнами отходов одежды или смешивая их с древесным порошком, можно изготавливать модифицированные древесно-пластмассовые профили.

II. Применимое сырье и предварительная обработка (ключевые этапы)

Приоритетный выбор ткани

1. Наилучшую совместимость проявляют хлопок, смеси хлопка, вискоза и полиэстер.

2. Сведите к минимуму использование кожи, резины, металлических пуговиц/молний, ​​высокоэластичной ткани из спандекса и водонепроницаемых тканей с покрытием, поскольку эти примеси могут серьезно ухудшить процессы экструзии, качество формования и прочность конечного продукта.

Основной рабочий процесс предварительной обработки

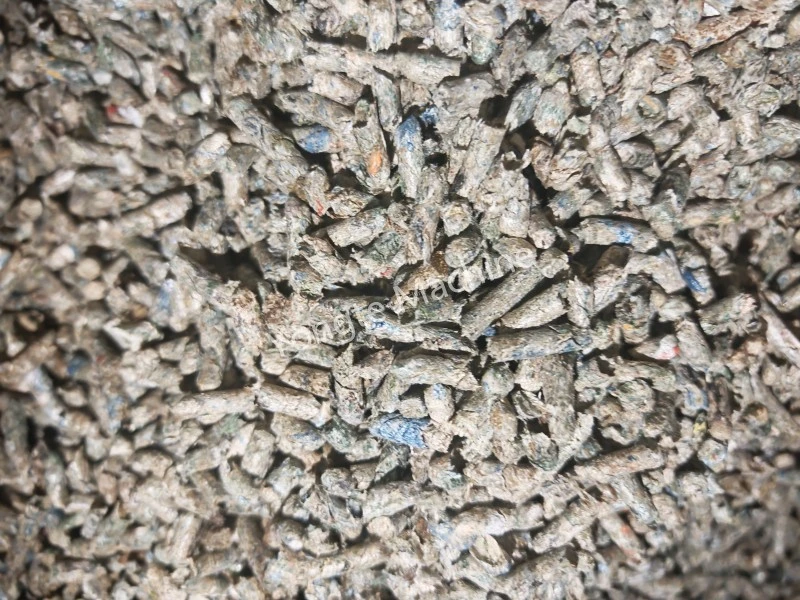

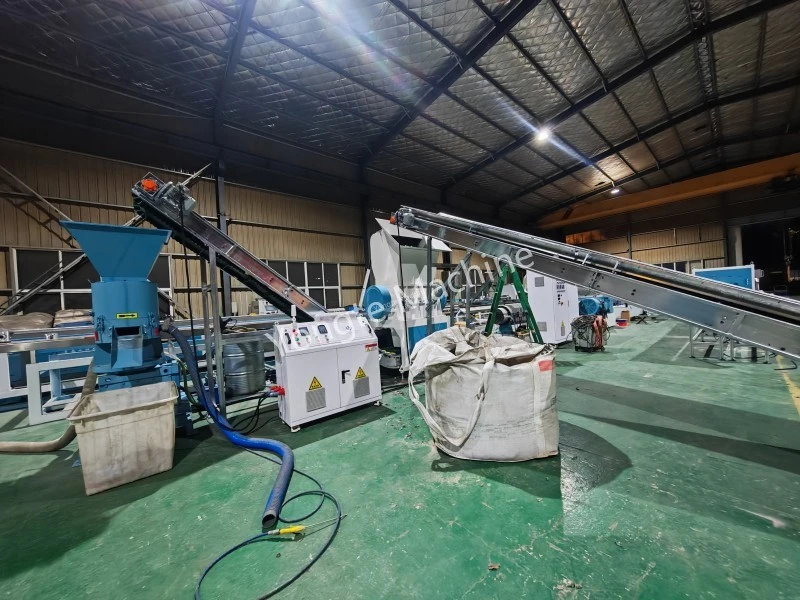

Сортировка→ Дезактивация (удаление метизов и вспомогательных материалов)→ Дробление/пронизывание (преобразование в короткие волокна)→ Грануляция (преобразование коротких волокон в гранулы для оптимальной транспортировки и переработки). Волокна одежды нельзя использовать целиком; их необходимо измельчить до коротких волокон, чтобы обеспечить равномерное смешивание с пластмассами и древесной пудрой.

III. Система координации и мастерство

1. Обычно используемые пластиковые матрицы идентичны матрицам традиционных древесно-пластиковых композитов: в первую очередь ПП и ПЭ, совместимые с традиционным оборудованием для экструзии, гранулирования и каландрирования.

2. Соотношение смешивания

3. Чистые тканевые волокна: обычно составляют около 30% (чрезмерно высокая доля снижает сыпучесть расплава и усложняет экструзию);

4. Для композитного применения: смешайте 20–30 % текстильных волокон с 30–40 % древесной пудры (общее содержание волокнистого наполнителя 60–70 %), а также 30 % переработанного ПП/ПЭ пластика и 5 % добавок, достигая оптимального баланса затрат и производительности.

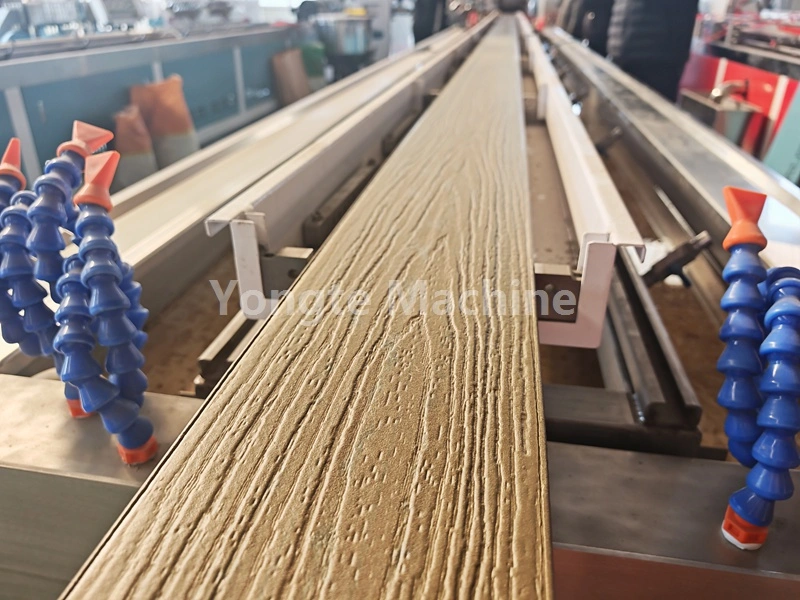

3. В оборудовании и добавках используется одна и та же машина для гранулирования пластика и линия по производству экструзии древесины и пластика. Основываясь на характеристиках текстильных волокон, Yongte оборудует подходящее оборудование и шнековые цилиндры; вспомогательные вещества, такие как связующие вещества, смазочные материалы и вещества, улучшающие совместимость, должны быть добавлены для решения таких проблем, как плохая адгезия поверхности раздела стекловолокно-пластик, склонность к разрыву волокон и хрупкость продукта.

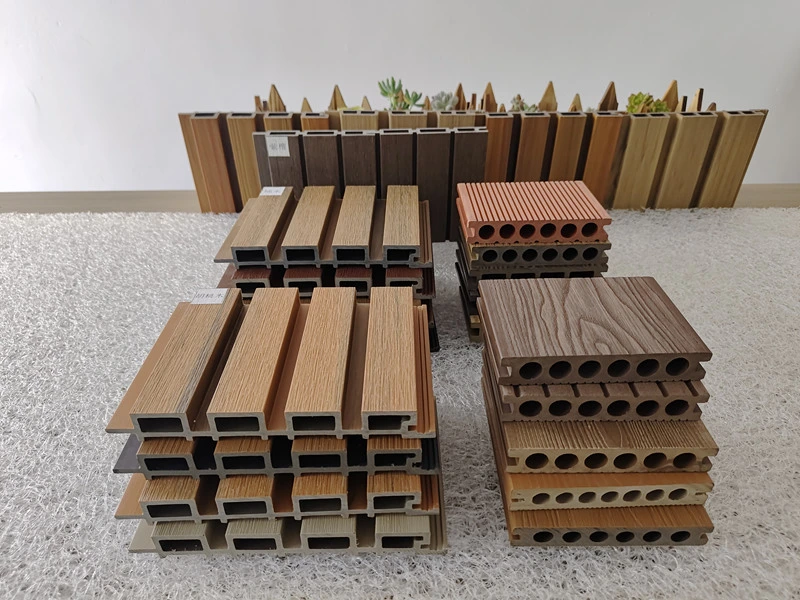

IV. Особенности конечного продукта

1. Использование ресурсов твердых отходов: Переработка текстильных отходов для снижения затрат на закупку древесной муки;

2. Продукт демонстрирует превосходную прочность и ударопрочность по сравнению с композитами из древесины и пластика из чистого древесного порошка и менее склонен к хрупкости или растрескиванию.

3. Плотность немного ниже, что приводит к лучшей гибкости профиля при том же весе.

V. Сценарии применения

Идеально подходит для древесно-пластиковых изделий высокой прочности, подходит для декоративного или наружного применения:

· Наружные заборы, ограждения и дворовые панели

· Внутренняя декоративная отделка, плинтусы, дверные коробки

· Не рекомендуется использовать упаковочные подкладки, логистические поддоны и простые перегородки; вместо этого используйте высокопрочные несущие полы, конструктивные элементы зданий или материалы, предназначенные для применения при высоких температурах.
