Экструзионная линия под ключ для дверной рамы из твердой пены WPC для индийского клиента
Экструзионная линия под ключ для изготовления дверных рам из твердой пены WPC для индийского клиента
1. Техническая основа проекта и определенные технические ограничения клиента
В строительном секторе Индии сохраняется растущий спрос на дверные коробки из цельного вспененного ДПК, отличающиеся высокой структурной жесткостью, нулевым гигроскопическим набуханием и низкими эксплуатационными расходами на поверхность. Существующие у клиента традиционные экструзионные линии для производства полых профилей ДПК не смогли удовлетворить требования к формованию толстостенных цельных вспененных профилей, что привело к следующим основным техническим дефектам:
- Нестабильная однородность пенообразования: стандартные модули шнековой пластификации не могут обеспечить равномерное диспергирование пенообразователей в рецептурах с высоким содержанием древесной муки, что приводит к непостоянной плотности ячеек по поперечным сечениям профиля, поверхностным точечным отверстиям и переменному линейному весу.
- Недостаточное снятие напряжений во время калибровки: короткие стандартные калибровочные резервуары с охлаждением вызывают неравномерное затвердевание толстых цельных заготовок, создавая остаточное внутреннее напряжение, постоянное коробление профиля и выход за пределы допуска плоскостности/прямолинейности.
- Плохая адаптация к региональному сырью: в обычных экструзионных цилиндрах отсутствует оптимизация температуры и сдвига для поставляемой на месте индийской ПВХ-смолы, местного древесного волокна и региональных добавок, что приводит к частым подгораниям расплава и высокому проценту готового лома.
- Отдельное вспомогательное оборудование, расположенное ниже по потоку: несинхронизированные тяговые и режущие блоки приводят к отклонениям размеров, избыточным отходам и необходимости ручного контроля процесса.
Чтобы устранить вышеупомянутые многогранные технические узкие места, Yongte Plastic Machinery поставила полностью настроенную под ключ линию по производству экструзии дверных рам из ДПК из твердого пенопласта с целенаправленной оптимизацией механических, жидкостных термических систем и систем управления, адаптированных к свойствам индийского сырья и условиям местной электросети.
2. Основная техническая конфигурация экструзионной линии, изготовленная по индивидуальному заказу.
Полная производственная линия имеет сегментированную модульную конструкцию, состоящую из двухшнековой экструзионной установки с высоким крутящим моментом, 9-метровой удлиненной калибровочной платформы с вакуумным охлаждением и полностью автоматизированной системы последующей обработки с сервоприводом, а также запатентованной технической оптимизации для формирования твердого вспененного ДПК.

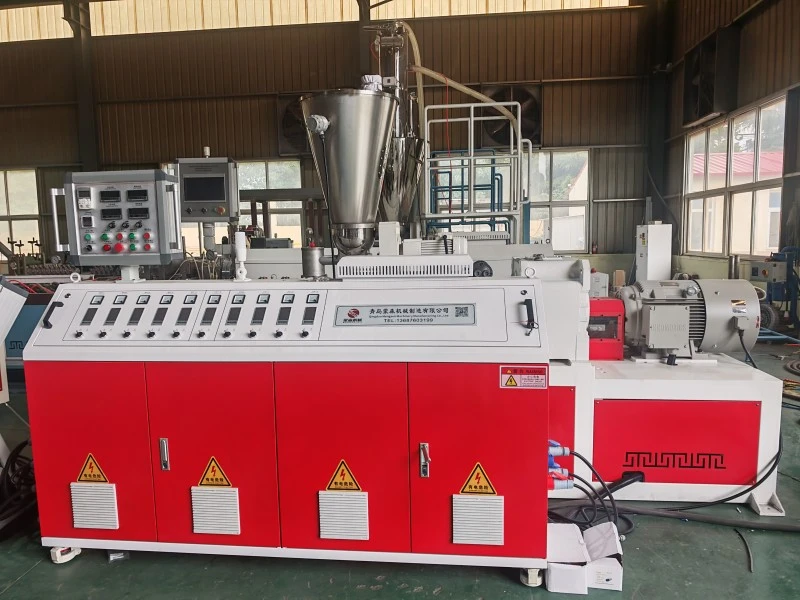

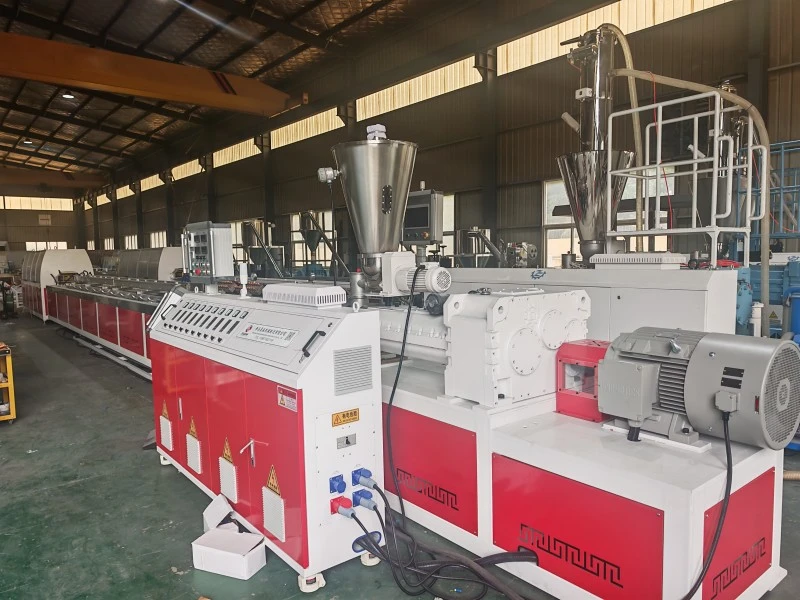

2.1 Двухшнековый экструдер с высоким крутящим моментом (модуль пластификации стержня)
Специально разработано для компаундирования и экструзии твердого пенопласта ДПК с высоким содержанием наполнителей:
- Оптимизированная сборка шнека и цилиндра: сегментированные шнековые элементы с разными коэффициентами сдвига/сжатия сконфигурированы для систем с высокой загрузкой древесной муки; В цилиндре используется биметаллическая износостойкая футеровка, устойчивая к истиранию от волокнистых наполнителей, обеспечивающая однородное плавление, стабильную вязкость расплава и равномерное распределение пенообразующих добавок.
- Многозонная система термостатического регулирования с замкнутым контуром: для каждой зоны пластификации используются независимые контуры ПИД-нагрева и водяного охлаждения с обратной связью по температуре расплава в реальном времени для устранения локального перегрева и предотвращения термического разложения матрицы ПВХ и пенообразователей.
- Двойная система гравиметрической/объемной дозировки: синхронизированные дозаторы по потере веса для древесного волокна, гранул ПВХ, маточной смеси для вспенивания и функциональных добавок реализуют калибровку расхода с замкнутым контуром, контролируя допуск по весу однометрового профиля в пределах ± 1,2% и стабилизируя плотность вспенивания в поперечном сечении.

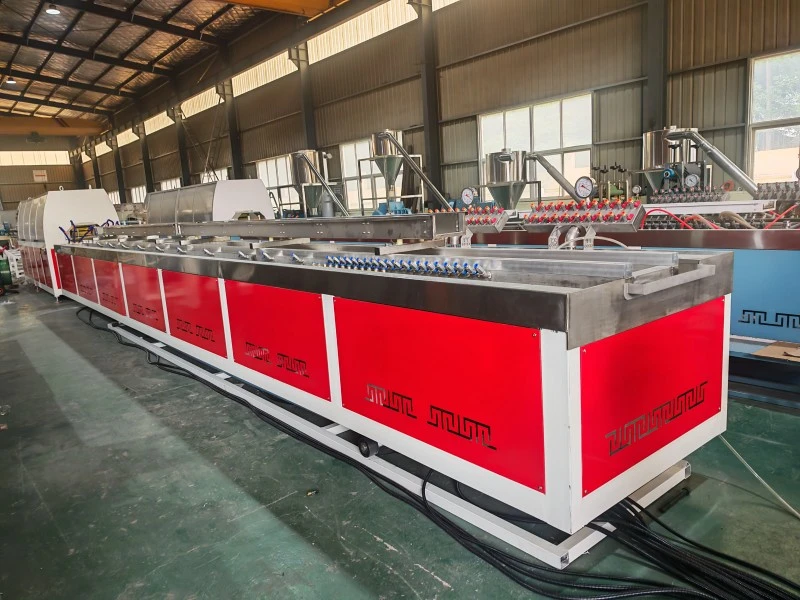

2.2 Специальная 9-метровая сверхдлинная многоступенчатая вакуумная платформа для калибровки и охлаждения
Отличительная техническая особенность этого индийского проекта, предназначенного для формовки толстого сплошного профиля ДПК с низким напряжением:

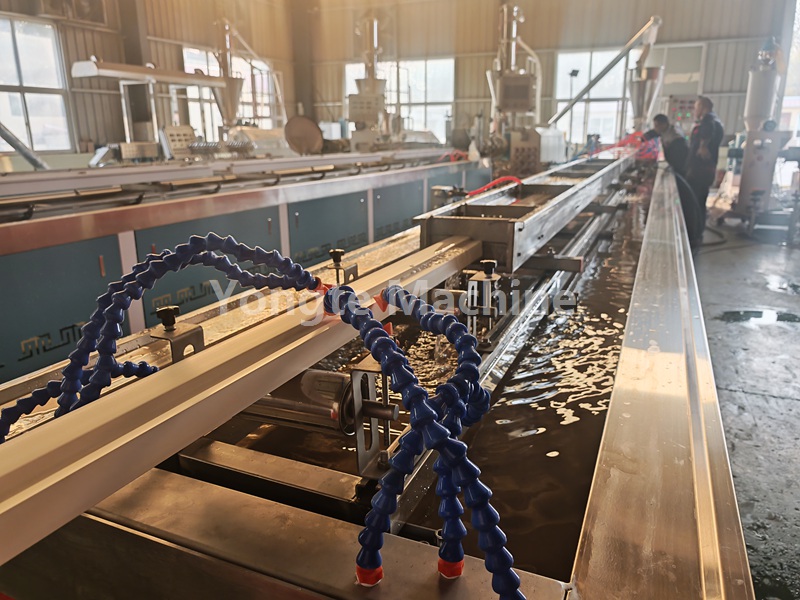

- Ступенчатая многоступенчатая вакуумная калибровочная структура: последовательно расположенные высокоточные калибровочные втулки из сплава с градиентной регулировкой отрицательного давления; ступенчатая вакуумная адсорбция ограничивает расширение пены в контролируемых интервалах, чтобы гарантировать постоянную точность размеров внешнего контура.

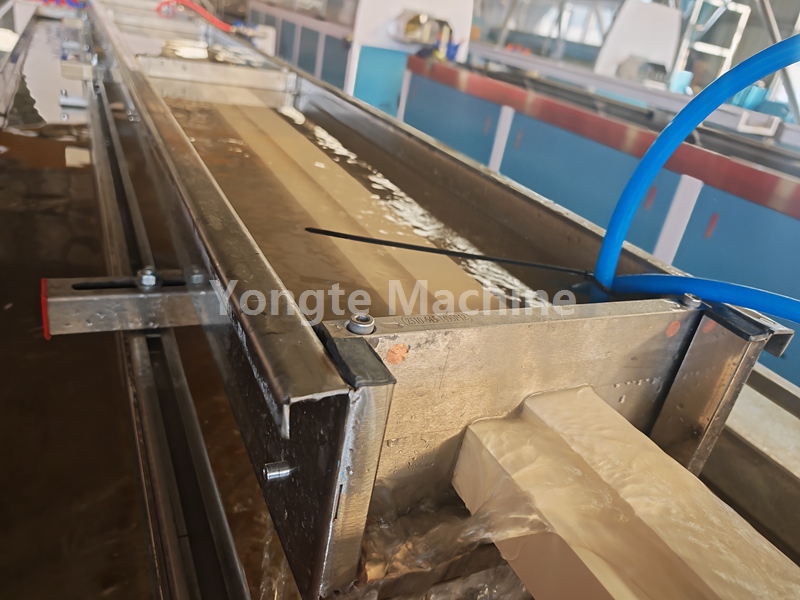

- Комбинированная циркуляция водяного охлаждения с замкнутым контуром распыления и погружения: Рециркуляционная охлаждающая вода с постоянным контролем температуры протекает через весь 9-метровый корпус резервуара; постепенный и равномерный отвод тепла устраняет радиальную разницу температур толстых цельных заготовок, подавляя остаточные формовочные напряжения.
- Техническое преимущество увеличенного хода охлаждения: длина формовки 9 метров продлевает цикл охлаждения профиля и релаксации напряжений, эффективно уменьшая коробление, кручение и усадочную деформацию после формования; допуск на прямолинейность готовой продукции соответствует высоким архитектурным стандартам профиля WPC.
2.3 Интегрированная автоматизированная система непрерывной обработки последующих операций
Полностью синхронизированное вспомогательное оборудование с сервоприводом для непрерывного автоматического экструзионного формования:

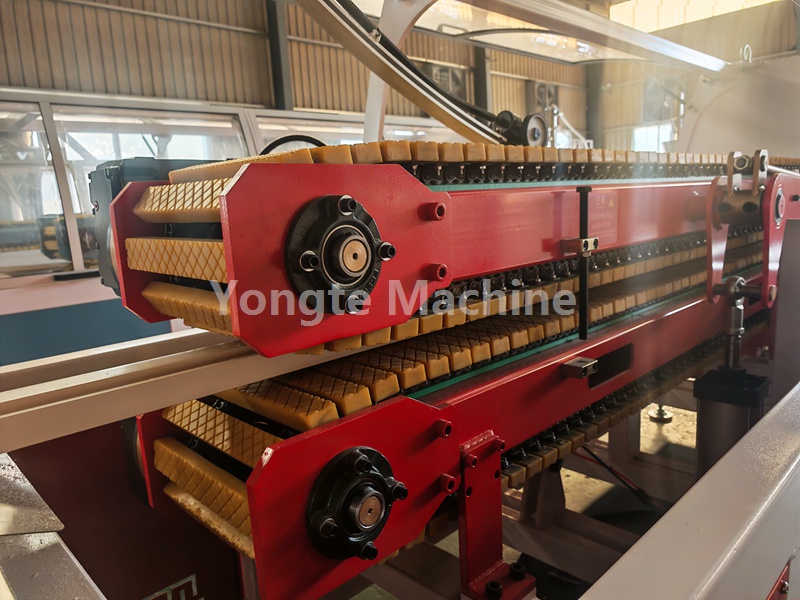

- Мощное гусеничное тянущее устройство: двухгусеничная тяговая конструкция с векторным частотным регулированием скорости, обеспечивающая постоянное и равномерное натяжение вытяжки, соответствующее выходной скорости экструдера, во избежание деформации растяжения профиля.
- Модуль резки летающей пилы с сервоприводом: высокоточное измерение длины с помощью энкодера в сочетании с сервоприводом резки переменного тока; Точность позиционирования вертикальной и горизонтальной резки ≤ ±0,5 мм, чистый пропил без заусенцев, минимизация отходов материала.
- Централизованная система управления процессом ПЛК+ЧМИ: встроенный промышленный человеко-машинный интерфейс с сенсорным экраном обеспечивает мониторинг в реальном времени и регулирование всех основных параметров процесса (температура зоны, скорость шнека, отрицательное давление вакуума, скорость тяги, длина резки); все параметры процесса могут быть сохранены и вызваны для обеспечения повторяемости серийного производства.
3. Региональная техническая оптимизация для условий производства в Индии.
Целенаправленные механические и электрические модификации для адаптации к местным производственным условиям:
- Калибровка совместимости сырья: коэффициент сдвига шнека, температурная кривая цилиндра и алгоритмы пропорций подачи калибруются для местных сортов ПВХ, региональной древесной муки и отечественных композитных добавок, без дополнительной модификации формулы клиентом.
- Электрическая конструкция, адаптивная к колебаниям мощности: инверторы главного привода, модули контроля температуры и вакуумные насосы оснащены электрическими компонентами с широким диапазоном напряжения для противодействия нестабильному напряжению в местной сети, что снижает количество сбоев при отключении оборудования, вызванных скачками напряжения.
- Оптимизация конструкции ремонтопригодности: для изнашиваемых деталей (винтовые элементы, калибровочные втулки, тяговые резиновые блоки) приняты быстроразборные соединения; Точки осмотра и технического обслуживания централизованы, чтобы снизить пороговые значения технических операций на месте для индийского обслуживающего персонала.
4. Результаты технической деятельности и производственные преимущества для клиента
- Однородная вспененная микроструктура: однородная структура пены с закрытыми порами по всему поперечному сечению; Готовые дверные коробки из ДПК обладают заданной прочностью на изгиб, ударопрочностью и влагонепроницаемостью, что применимо как для внутренней, так и для наружной архитектурной установки.
- Улучшение стабильности размеров: резко сокращаются дефекты усадки и коробления после формования, процент брака готовой продукции снижается более чем на 60% по сравнению с оригинальным оборудованием с полым профилем клиента.
- Повышение эффективности использования наполнителя: высокоточная система компаундирования поддерживает максимальную загрузку дешевого местного древесноволокнистого сырья, снижая комплексные затраты на производство сырья.
- Автоматизированное производство снижает зависимость от рабочей силы: централизованное интеллектуальное управление сводит к минимуму ручное вмешательство в режиме реального времени, сокращая долгосрочные затраты на рабочую силу на заводе.
Техническое заявление старшего инженера по исследованиям и разработкам Юнте
"Основываясь на всестороннем анализе реологии формирования твердого пенопласта ДПК и местного спектра сырья клиента в Индии, мы внедрили полную индивидуальную цепочку экструзионной пластификации, градиентной вакуумной калибровки и длинноходового охлаждения с низким напряжением. 9-метровая удлиненная охлаждающая платформа представляет собой целевое техническое решение для устранения дефектов формирования сердцевины толстых профилей из твердого пенопласта, что позволяет клиенту стабильно производить высокопроизводительные дверные коробки из ДПК, соответствующие требованиям по размерам, в соответствии со спецификациями индийского рынка строительных материалов".
5. Схема технической поддержки после поставки
Полностью готовая линия прошла заводские приемочные испытания (FAT) и готова к отправке по морю в Индию. По прибытии оборудования в мастерскую клиента зарубежная техническая команда Yongte предоставит технические услуги полного жизненного цикла:
- Полная механическая сборка, разводка трубопроводов и пуско-наладка электропроводки;
- Полное техническое обучение, включающее отладку формул, калибровку параметров, текущее обслуживание оборудования и диагностику неисправностей для местных операторов и инженеров по техническому обслуживанию;
- Постоянная удаленная онлайн-техническая поддержка и стандартизированный канал поставок запасных частей для гарантии непрерывного и долгосрочного стабильного производства.
6. Техническая мощь Yongte для проектов экструзии ДПК.
Являясь специализированным научно-исследовательским и производственным предприятием по производству высокопроизводительного оборудования для экструзии пластика и древесно-пластикового композита, Yongte самостоятельно разрабатывает основные технологии, включая двухшнековую пластификацию с высоким содержанием наполнителя, градиентное вакуумное вспенивание и интеллектуальное управление процессом с замкнутым контуром. Мы поставляем индивидуальные экструзионные линии «под ключ», ориентированные на региональные характеристики сырья и технические показатели продукции для мировых производителей композитных материалов, предлагая систематические технические решения для высокоэффективного массового производства профилей ДПК с низким уровнем дефектов.
